1、耐腐蚀
树脂性能的不同赋予玻璃钢不同的耐腐蚀性能，使在不同酸碱、盐、有机溶剂的气、液介质的腐蚀环境下长期使用。
2、阻燃
优质的树脂及阻燃添加剂赋予产品优良的阻燃性能，一般阻燃产品氧指数大于26，火焰扩散系数小于25，烟密度小于500。
3、轻质高强
无碱玻璃纤维纱与树脂的结合，赋予产品独特的轻质高强的特性，产品的比重是钢材的1/4，适用于腐蚀环境下各种承载结构。
4、耐老化
产品由优质的基体树脂加抗老化添加剂，使产品具有持久的抗老化性能，可保持长久的光泽及持续的高强度，使用寿命在20年以上。
5、可设计性
除玻璃钢灵活的设计性能外，产品的颜色可以根据客户的要求进行定制，外形尺寸也可切割拼接成客户所需的尺寸。
6、安全防滑
高弹性模量及不同的表面效果使格栅具有防滑性能，轻微弹性减少工作人员的疲劳感，双平面，月牙面，砂面，菱形封面，
|
|
 | |
不同的表面提供不同使用场合的防滑性能。
7、电性能
玻璃纤维及高性能树脂赋予产品优越的电性能，产品穿击强度可达10kv/mm，金属工具抗击时无电火花；产品无磁性，可在抗电磁抗爆环境中安全使用。
8、经济性
由于玻璃钢不需要维护费，且寿命长，所以综合效益比较好。 |
| | |

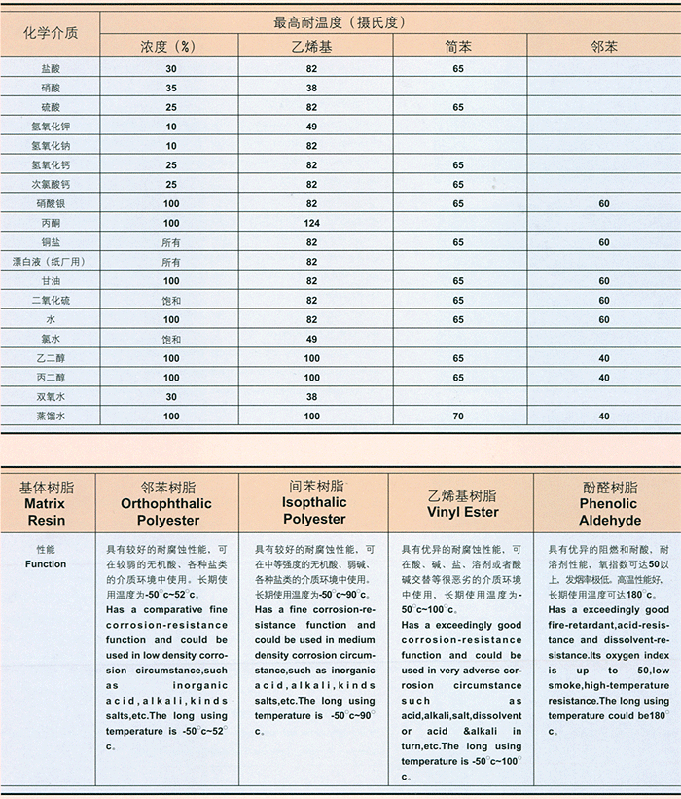

| 耐腐蚀性能表/树脂选型表 |
|
 |
| |

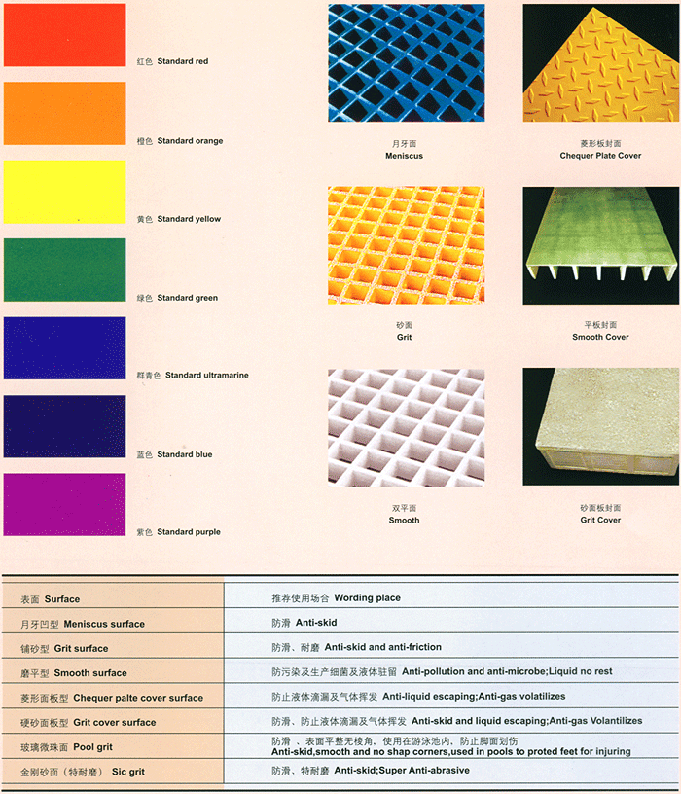

| 颜色 |
|
 |
| |

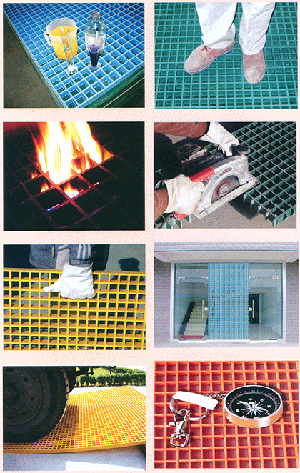

| 优良性能 |
|
| 模塑格栅 |
是采用模塑成型工艺制作的带有许多规则分布的矩形、方形空格的玻璃钢板材，具有双向同性的力学特征。可广泛应用于石油、化工电子、电力、纸业、印染、电镀、海洋勘探、污水处理等行业的工作平台、设备平台、钻井平台、走道等，是腐蚀环境中的理想产品，同时也适用于民用建筑设施上。
本系列产品有：普通格栅、加平板格栅、微孔格栅、导电格栅等。
一、格栅性能特点
1、 耐腐蚀：具有非常优越的耐酸、耐碱、耐有机溶剂及盐类等诸多气、液介质的腐蚀性能，在防腐领域具有无法比拟的优越性。根据实际使用场合要求，可经济地选择使用邻苯型、间苯型、乙烯基型树脂做基体材料。
邻苯型（GP）：可耐海水、弱酸及大气老化等环境，长期使用温度－50～60℃ 。
间苯型（ISO）：可耐中等浓度无机酸、无机碱、各种盐类等介质，长期使用温度－50～90℃ 。
乙烯基型（VE）：可耐酸、碱或酸碱交替等恶劣的腐蚀环境，长期使用温度－50～110℃ 。
2、 轻质高强：玻璃钢格栅的密度不大于2g/cm ，仅为钢的1/4，铝的2/3。其强度为硬质聚氯乙烯的10倍，强度超过铝材，达到普通钢的水平。
3、 阻燃：普通阻燃型格栅火焰传播速率（ASTM E-84）不超过25；高级阻燃乙烯基格栅的火焰传播速率不超过10。氧指数不小于28（GB 8924）。
4、 抗冲击：优越的抗冲击强度。
5、 耐老化：使用寿命在50年以上。
6、 美观、易保养、易清洗，色泽鲜艳，不易褪色，无需油漆
7、 安全性：具有优良的电绝缘性，10KV电压下无击穿；无电磁性，可用在对磁性敏感的设备上；玻璃钢格栅特殊的结构还具有防滑、抗疲劳、抗老化等特性。 |
| |
| 二、模塑格栅规格尺寸 |
|
厚度（mm） |
整板尺寸（mm） |
方格尺寸（mm） |
筋宽（mm） |
开孔率(%) |
重量 (kg/m2) |
|
25.4 |
3660*1220 |
38 χ 38 |
6.4 |
69 |
11.6 |
|
38.1 |
3660*1220 |
38 χ 38 |
6.6 |
68 |
18.4 |
|
50.8 |
3660*1220 |
50 χ 50 |
8.3 |
69 |
21.3 |
|
25.0 |
3007*1009 |
100χ25 |
6.4/9.4 |
67 |
13.3 | |
| 注：除以上标准规格外，本公司亦可制作厚度为25-50mm，规格尺寸小于整板尺寸的格栅。 |
| |
| 三、格栅表面 |
|
|
| |
| 四、格栅力学性能 |
| 格栅安装最大中心负载表（整板） |
|
单元格 Lattice size
跨距Span (mm)
|
38.1×38.1×25.4 |
38.1×38.1×38.1 |
25.4×101.6×25.4 |
50.8×50.8×50.8 |
|
安装挠度选择 Deflection Choice |
|
F |
S |
1% |
F |
S |
1% |
F |
S |
1% |
F |
S |
1% |
|
460 |
335 |
482 |
592 |
708 |
1061 |
1273 |
322 |
482 |
580 |
900 |
1350 |
1620 |
|
610 |
228 |
323 |
412 |
524 |
786 |
942 |
225 |
340 |
404 |
820 |
1230 |
1476 |
|
915 |
125 |
188 |
240 |
335 |
456 |
564 |
126 |
189 |
226 |
619 |
928 |
1161 |
|
1220 |
82 |
115 |
148 |
210 |
314 |
377 |
97 |
145 |
174 |
404 |
606 |
732 |
|
1524 |
|
|
|
135 |
203 |
213 |
|
|
|
|
|
| |
| 格栅安装最大线性负载表（305mm 宽板） |
|
单元格 Lattice size
跨距Span (mm)
|
38.1×38.1×25.4 |
38.1×38.1×38.1 |
25.4×101.6×25.4 |
50.8×50.8×50.8 |
|
安装挠度选择 Deflection Choice |
|
F |
S |
1% |
F |
S |
1% |
F |
S |
1% |
F |
S |
1% |
|
305 |
225 |
337 |
405 |
573 |
859 |
1032 |
330 |
495 |
595 |
899 |
1349 |
1620 |
|
460 |
125 |
175 |
208 |
370 |
555 |
666 |
177 |
265 |
319 |
5712 |
768 |
922 |
|
610 |
67 |
98 |
117 |
208 |
314 |
373 |
103 |
155 |
185 |
350 |
525 |
632 |
|
915 |
29 |
43 |
52 |
93 |
140 |
167 |
46 |
68 |
82 |
189 |
284 |
341 |
|
1220 |
|
|
|
51 |
77 |
92 |
33 |
49 |
58 |
111 |
167 |
197 | |
| 格栅安装最大均布负载表（整板） |
|
单元格 Lattice size
跨距Span (mm)
|
38.1×38.1×25.4 |
38.1×38.1×38.1 |
25.4×101.6×25.4 |
50.8×50.8×50.8 |
|
安装挠度选择 Deflection Choice |
|
F |
S |
1% |
F |
S |
1% |
F |
S |
1% |
F |
S |
1% |
|
305 |
3089 |
4636 |
5563 |
|
|
|
5366 |
8053 |
9661 |
16849 |
25296 |
30360 |
|
460 |
912 |
1371 |
1644 |
3840 |
6308 |
7570 |
2088 |
3015 |
3619 |
5998 |
8998 |
10800 |
|
610 |
381 |
576 |
693 |
1615 |
2659 |
3192 |
858 |
1287 |
1545 |
2880 |
4320 |
5185 |
|
915 |
112 |
171 |
205 |
478 |
708 |
849 |
337 |
507 |
609 |
1108 |
1663 |
1996 |
|
1220 |
|
|
|
200 |
293 |
351 |
138 |
207 |
249 |
467 |
702 |
843 | |
F——稳固安装，即挠度：跨度=1：180
S——标准安装，即挠度：跨度=1：120
1%——最大挠度安装，即挠度：跨度=1：100 |
| 五、耐腐蚀表 |
|
化学介质Chemicals |
浓度%
Concentration |
最高使用温度℃ Maximum service temperature |
|
乙烯基树脂Vinyl ester resin |
间苯树脂Isophthalic resin |
邻苯树脂General purpose resin |
|
醋酸 Acetic acid |
50 |
82 |
52 (30) |
20 |
|
铬酸 Chromic acid |
20 |
38 |
38 |
No |
|
硝酸 Nitric acid |
5 |
70 |
48 |
25 |
|
磷酸 Phosphoric acid |
85 |
100 |
65 |
No |
|
硫酸 Sulfuric acid |
25 |
100 |
52 |
20 |
|
盐酸 Hydrochloric acid
|
<10 |
100 |
52 |
No |
|
20 |
90 |
38 |
No |
|
37 |
65 |
No |
No |
|
氢溴酸Hydrobropic acid |
25 |
93 |
38 |
No |
|
乳酸 Lactic acid |
100 |
100 |
52 |
40 |
|
安息香酸 Benzoic acid |
饱和 |
100 |
65 |
|
|
氢氧化铝 Aluminum hydroxide |
饱和 |
82 |
45 |
No |
|
氨水 |
28 |
52 |
No (40) |
No |
|
氢氧化钠 Natrium hydroxide |
10 |
65 |
20 |
No |
|
25 |
65 |
No |
No |
|
50 |
70 |
No |
No |
|
硫酸铵 Ammonium sulfate |
饱和 |
100 |
60 (70) |
50 |
|
氯化铵Ammonium chloride |
饱和 |
100 |
82 |
60 |
|
碳酸氢铵 Ammonium bicarbonate |
饱和 |
52 |
No |
No |
|
氯化铜 Copper chloride |
饱和 |
100 |
65 |
60 |
|
氰化铜 Copper cyanide |
饱和 |
100 |
No |
No |
|
氯化铁 Ferric chloride |
饱和 |
100 |
65 |
60 |
|
氯化亚铁 Ferrous chloride |
饱和 |
100 |
60 |
50 |
|
硫酸锰 Manganese sulfate |
饱和 |
100 |
65 |
45 |
|
氰化钠Sodium cyanide |
饱和 |
100 |
|
|
|
硝酸钠 Potassium nitrate |
饱和 |
100 |
65 |
40 |
|
硫酸锌 Zinc sulfate |
饱和 |
100 |
65 |
45 |
|
硝酸钾 Kalium nitrate |
100 |
100 |
65 |
40 |
|
重铬酸钾 Potassium dichromate |
100 |
100 |
60 |
40 |
|
苯 Benzene |
|
No |
No |
No |
|
乙二醇 Ethylene glycol |
100 |
100 |
65 |
40 |
|
丙二醇Propylene glycol |
100 |
100 |
65 |
40 |
|
汽油 Gasoline |
100 |
80 |
60 |
35 |
|
葡萄糖 Glucose |
100 |
100 |
38 |
No |
|
甘油 Glycerine |
100 |
100 |
65 |
60 |
|
双氧水 Hydrogen peroxide |
30 |
38 |
|
|
|
干氯气 Dry chlorine gas |
100 |
82 |
38 |
No |
|
湿氯气 Wet chlorine gas |
饱和 |
82 |
No |
No |
|
食醋 Vinegar |
100 |
100 |
65 |
30 |
|
蒸馏水 Distilled water |
100 |
93 |
60 |
25 |
|
淡水 fresh water |
100 |
100 |
70 |
40 | |
| |
| 六、具体用途： |
|
操作平台 |
桥边走道 |
机场照明围栏 |
洗涤架 |
设备检修平台 |
|
铁路跨越走道 |
脚手架 |
耐腐蚀货架 |
钻井平台 |
货车顶部走道 |
|
滤栅 |
阴沟沟渠盖板 |
地坪 |
步行天桥 |
装饰格栅 |
|
船甲板 |
楼梯踏板 |
围栏 |
通风栅 |
系留船坞 | |
| |

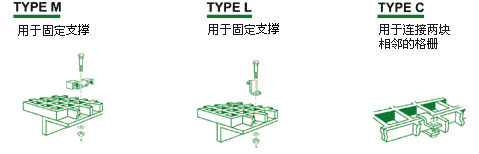

| 七、扣件及安装: |
 |
| |
| 拉 挤 |
|
| 玻璃钢拉挤型材是由玻璃纤维在其织物在外力牵引下，经过浸胶，挤压，加热固化、成型、切割。是一种连续性的加工工艺，非常坚韧牢固，其纵向弯曲强度和冲击强度已超过普通钢材。外层导入玻璃纤维 加大了型材的横向强度，使其具有良好的防腐碎裂等特性，除以上特性外，还具备、绝缘、绝垫、使垫性低，温度变化大时保持尽大的稳定性，颜色随意 备等特性。 |
| |
| 常规拉挤玻璃钢型材 |
|
|
工字钢I
I-Stee1 |
槽钢[
Channels |
角钢L
Angles |
圆棒●
|
方管□
Square Tubes |
|
Round |
Rods |
|
1” |
50*30*5 |
40*40*5 |
Φ3 |
Φ8 |
25*25*3 |
|
1.5” |
80*30*4 |
50*50*6 |
Φ3.8
|
Φ9.5 |
38*38*3 |
|
2” |
100*35*5 |
75*75*10 |
Φ4.3 |
Φ11 |
50*50*4 |
|
4” |
150*40*10 |
100*100*10 |
Φ5 |
Φ12.7 |
60*60*4.7 |
|
6” |
200*50*10 |
125*125*12 |
Φ6 |
Φ15 |
|
|
10” |
250*70*12 |
|
Φ7 |
Φ18 |
|
|
|
|
|
Φ7.9 |
Φ25 |
| |
| |
| 应用领域 |
|
1.石油化工：由于玻璃钢优良的耐腐蚀性，在石油、化工行业广泛用于楼梯、扶手、操作平台、过道、排水系统、海底识别标志，油井的抽油杆、各种防腐支架。
2.电力：由于其性能优越，挤拉型材被广泛用作绝缘支承构件，高压电缆桥架、天线柱、高压电流操作杆。
3.交通运输：在火车、汽车中用作压条、拐角板，还可以用作高速公路护栏，吸音板、防眩板。
4.建筑：可作屋顶支撑，建筑护栏、门、窗框。 |
